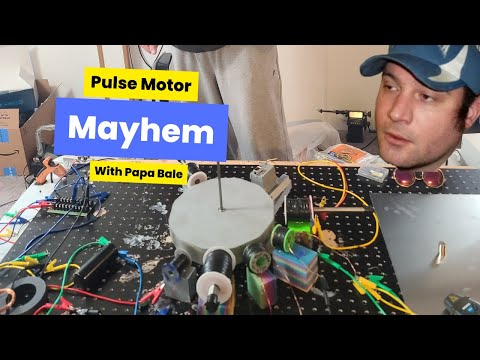

Bau deinen eigenen Puls-Motor – ohne Löten!

Papa Bale schaltet drei Spulen in Reihe an eine einzige Batterie, lässt den 9-Magnet-Rotor laufen und fängt wilde Spannungsspitzen mit dem Oszilloskop ein. 500–560 V Peaks aus einem simplen Aufbau mit 12k-, 22k- und 750-Windungen-Spulen auf Eisenkernen.

Wichtige Erkenntnisse

• Eine einzige Batterie reicht aus, um diesen Puls-Motor anzutreiben und Strom zu erzeugen
• Massive Eisenkerne erhöhen die Spannungsausbeute bei der dickeren Spule dramatisch
• Neun Magnete am Rotor erzeugen eine dichte, stachelige Wellenform statt einer sauberen Sinuswelle
• Reihenschaltung mehrerer Spulen (26, 20, 32 Gauge) sorgt für ruhigen Lauf und addiert die Windungen
• Back-EMF-Spikes erreichen 520–560 V am Oszilloskop bei Leerlauf
• Der gesamte Aufbau kommt ohne Löten aus – nur mit Anschlusskabeln und Klemmen

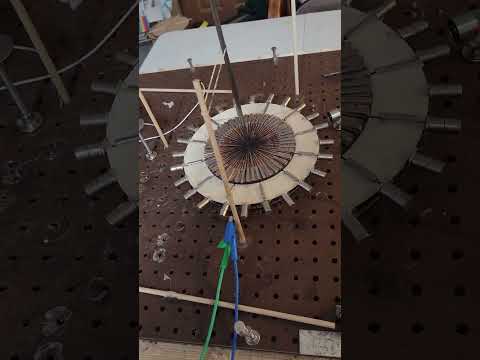

Kurze Werkbank-Session mit einer einzigen Batterie, die einen Mehrspulen-Puls-Motor antreibt. Ich habe 560 V Spikes auf dem Scope eingefangen und dank Reihenschaltung einen ruhigen Rotorlauf. Der Eisenkern an der 20-Gauge-Spule hat den größten Unterschied gemacht. Klassisches chaotisches Papa Bale-Experiment.

Werkbank-Notizen: Drei Spulen in Reihe als Generator verwendet: 12.000 Windungen 32ga, 22.000 Windungen 32ga, 750 Windungen 20ga auf massivem Eisen. Antriebsseite: 4-fach 26ga (860 Windungen gesamt) + 20ga Serienpaar. Scope an der schwarzen Spule zeigte 500-560 V Spikes. 9 Magnete = jede Menge Wellen. Alles mit Klemmleitungen, kein Lot.
