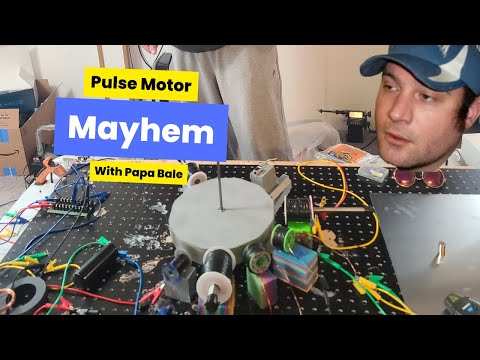

Configuración de motor-generador de pulsos – Array de imanes N/S en el rotor

Mira cómo resolví el problema del array de imanes norte-sur en el rotor de mi motor de pulsos colocando un imán en el centro. Temporización con interruptor reed, bobina de impulso con núcleo de aluminio, fases de generador de 120 grados y primeros resultados de giro.

Los videos están en inglés

How to build a pulse motor

Largo formato · Audio completo · Mejor en YouTube

Los videos están en inglés

Mira el video completo: Configuración de motor-generador de pulsos – Array de imanes N/S en el rotor

Mira el video completo en YouTube: ahí está el audio del banco, la duración real y el experimento entero.

Los videos del taller en YouTube están en inglés. Estas páginas traducen las notas para que puedas seguir el experimento en español.

Véalo en el banco · duración completa en YouTube

Qué observar en el video

  • ▸Colocar un imán en el centro con un palo permite que el interruptor reed se active en los intervalos correctos para el array exterior de seis norte/seis sur.
  • ▸El núcleo de aluminio en la bobina de impulso bifilar reduce el flujo magnético no deseado para un funcionamiento más suave en lugar de generar energía extra.
  • ▸Tres bobinas separadas de 120 grados (34ga, 32ga, 14ga) actúan como generador trifásico; la polaridad y el orden de conexión aún necesitan pruebas reales en el banco.
  • ▸El primer giro funcionó con seis imanes interiores reemplazando los doce anteriores, dando golpes más fuertes con menor complejidad.
  • ▸Los planes incluyen rectificar por puente cada fase, probar volcar el condensador de vuelta al circuito de impulso y posiblemente serrar el núcleo grande para más RPM.
  • ▸El soporte improvisado con palo permite ajustar fácilmente las RPM sin sujetarlo a mano.

Mira el video completo en YouTube: ahí está el audio del banco, la duración real y el experimento entero.

Los videos están en inglés

Notas del experimento (léelas mientras ves el video)

Papa Bale descubre cómo hacer funcionar un motor de pulsos con un array de imanes alternados norte-sur en el rotor añadiendo un imán central sincronizado con un interruptor reed. Utiliza una bobina de impulso con núcleo de aluminio para un golpe suave, tres fases de generador de 120 grados con diferentes calibres de hilo, y comparte sus reflexiones en el banco sobre puentes, rectificación y posibles conexiones en serie/paralelo mientras el rotor gira.

Puntos clave

  • Colocar un imán en el centro con un palo permite que el interruptor reed se active en los intervalos correctos para el array exterior de seis norte/seis sur.
  • El núcleo de aluminio en la bobina de impulso bifilar reduce el flujo magnético no deseado para un funcionamiento más suave en lugar de generar energía extra.
  • Tres bobinas separadas de 120 grados (34ga, 32ga, 14ga) actúan como generador trifásico; la polaridad y el orden de conexión aún necesitan pruebas reales en el banco.
  • El primer giro funcionó con seis imanes interiores reemplazando los doce anteriores, dando golpes más fuertes con menor complejidad.
  • Los planes incluyen rectificar por puente cada fase, probar volcar el condensador de vuelta al circuito de impulso y posiblemente serrar el núcleo grande para más RPM.
  • El soporte improvisado con palo permite ajustar fácilmente las RPM sin sujetarlo a mano.

En esta sesión de banco abordé el array de imanes norte-sur en el rotor colocando un imán en el centro. El interruptor reed ahora se activa seis veces por revolución en lugar de doce y todo gira muy bien. Usé un núcleo de aluminio en la bobina de impulso para mantener bajo el flujo magnético y dar al rotor un golpe suave. Tres bobinas generadoras de 120 grados con diferentes calibres de hilo están cableadas y tengo curiosidad por saber qué producirá cada fase una vez rectificada. Todo sigue siendo experimental pero el primer giro se vio prometedor.
